2020-09-17 10:35:17admin 1448

混床樹脂主要是通過反洗進(jìn)行分層的，混床樹脂分層后，上層主要是白色的，下面一層是黃色的，下面的圖片可以很清楚的看到。

混床樹脂如何分層

1.首先，向樹脂罐中注水，然后將樹脂浸入水中。水面應(yīng)比樹脂高100毫米。

2.之后，反洗。開始時(shí)反沖洗流量不應(yīng)太快，以免發(fā)生事故。

3.樹脂松散后，逐漸增加流量，正常情況下，流量約為10 m / h，持續(xù)約10至15分鐘。

4.為了加快樹脂的分層速度，請(qǐng)等到樹脂完全膨脹后再排水。當(dāng)陰離子樹脂在上面時(shí)，陽離子樹脂是致密的并且將沉降。

5.如果一次不能發(fā)現(xiàn)明顯的分層，可以將其分層，但是如果分層非常困難，則可以向樹脂中添加少量堿以提高混合層樹脂的分層速度。

混床樹脂分層困難的原因

如果是新樹脂，一般理解為陰陽樹脂不能完全失效。如果混床產(chǎn)水量少于1M，則未破壞的樹脂約占60％。未破壞的樹脂之間形成氫鍵就是所謂的抱團(tuán)，在這種情況下想要分層是非常困難的。分層的效果是通過反洗實(shí)現(xiàn)的，但一般來說，在用NaOH，NaCl等樹脂徹底破壞后，要進(jìn)行反洗以分層。另外，控制反洗流量也很重要。如果混合床樹脂是較舊的樹脂，則通常更容易形成分層。如果無法分離，請(qǐng)檢查反沖洗流量是否得到適當(dāng)控制。如果反洗流量太小，則樹脂將不會(huì)達(dá)到膨松狀態(tài)并且不容易分層。如果流速太高，可能會(huì)分層后再進(jìn)一步混合。此時(shí)，從大到小經(jīng)常使用反洗方法。首先，以高流速反洗樹脂以使其膨大，然后逐漸降低流速。

當(dāng)混床樹脂分層處理得不好的時(shí)候會(huì)導(dǎo)致以下問題出現(xiàn)

混床樹脂分層不好會(huì)導(dǎo)致“相互污染”，這對(duì)混床出水的質(zhì)量有兩個(gè)影響：

1.分層不好是導(dǎo)致混床出水pH值偏低的主要原因。由于樹脂分層不好,陰樹脂會(huì)受到再生酸的污染。即ROH+HCl-→RCl+H2O。當(dāng)混床正洗或運(yùn)行時(shí),由于水中pH值不斷升高(直至4~7), 在這樣的pH 范圍內(nèi),被酸污染的樹脂會(huì)產(chǎn)生水解:RCl+H2O—ROH+HCl由于水解產(chǎn)物HCl的影響, 因而出現(xiàn)混床正洗時(shí)間過長或出水pH 值偏低的情況。

2.分層不好是混床出水含鹽量高的主要原因。由于不充分的分層，陽離子樹脂被再生的堿污染。即，RH + NaOH→→RNa + H0，其中在混床正洗或運(yùn)行時(shí), 陽樹脂上的Na會(huì)被逐漸置換出來,進(jìn)入水中。這樣一方面會(huì)使床子的正洗時(shí)間延長,另外也會(huì)使混床在運(yùn)行時(shí)出水含鹽量高。

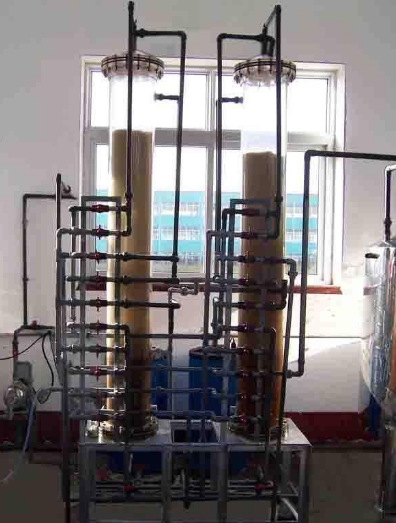

混床樹脂分層好后圖片

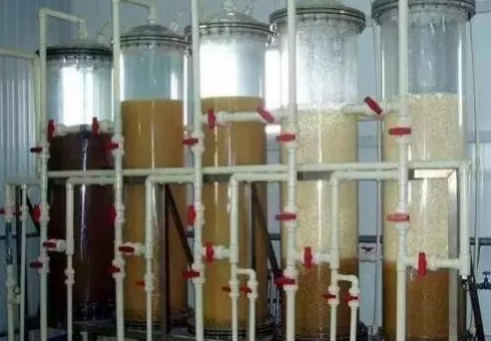

混床樹脂分層好由下面的圖可以明顯看出上層一般都是白色的樹脂，下層一般都是黃色的樹脂，很明顯如果混床樹脂分層處理得好分層是非常的明顯的，分界線可以肉眼看到的。

本文由水天藍(lán)環(huán)保(http://www.freedomized.cn/)原創(chuàng)首發(fā)，轉(zhuǎn)載請(qǐng)以鏈接形式標(biāo)明本文地址或注明文章出處!
